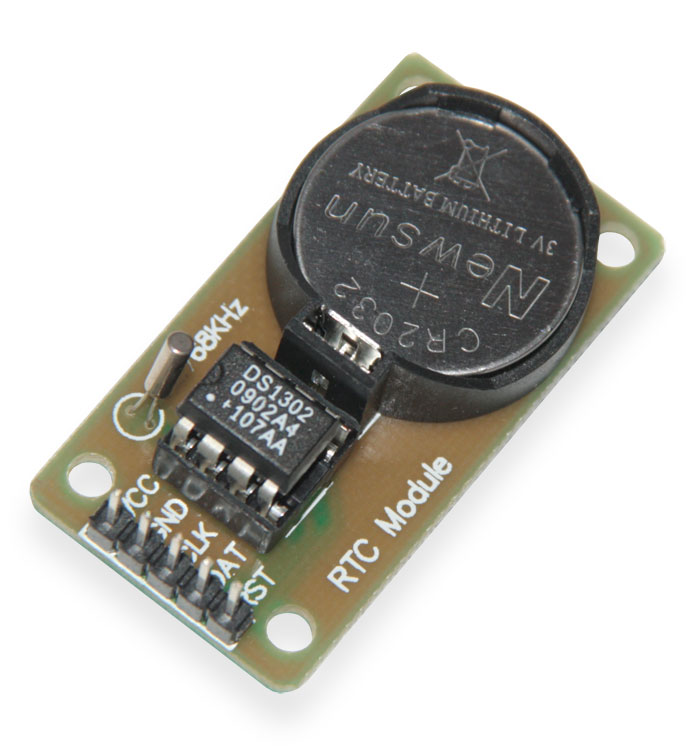

RTC DS1302 for Arduino

Модуль RTC на базі мікросхеми DS1302.

НЕМАЄ в наявності.

Очікувана ціна: 30,09 грн

від 1 шт. :	—	30,09	грн
від 10 шт. :	—	28,59	грн	( -5,0%)
від 100 шт. :	—	24,08	грн	( -20,0%)

Ціни вказані на момент наявності товару і можуть змінитися при його надходженні

Поточні залишки:

НЕМАЄ в наявності

Опис
Зображення
Документація
Відгуки-Питання

Технічна документація

Даташит на DS1302 (204Kb)

Изображение товара

Опис товару format_size zoom_out zoom_in

Містить 31 байт статичної RAM, підключається до мікроконтроллера по простому послідовному трохпроводному інтерфейсу. У відмінності від DS1307, DS1302 не може працювати по I2C.
Споживана потужність менше 1 мВт. Теоретично одна батарейка повинно вистачити на 10 років роботи модуля.
Кожне виведення підписане. Модуль повністю готовий до роботи, батарейка поставляється в комплекті.

Основні характеристики:

Діапазон напруги живлення: 2В - 5.5В
Струм споживання (при 2В): 300нА
Інтерфейс: 3-х проводний SCLK, DAT, RST. TTL сумісний з 5 Вольт
Діапазон температур: -40...+85 З
Розмір: 4,4 см х 2,4 см

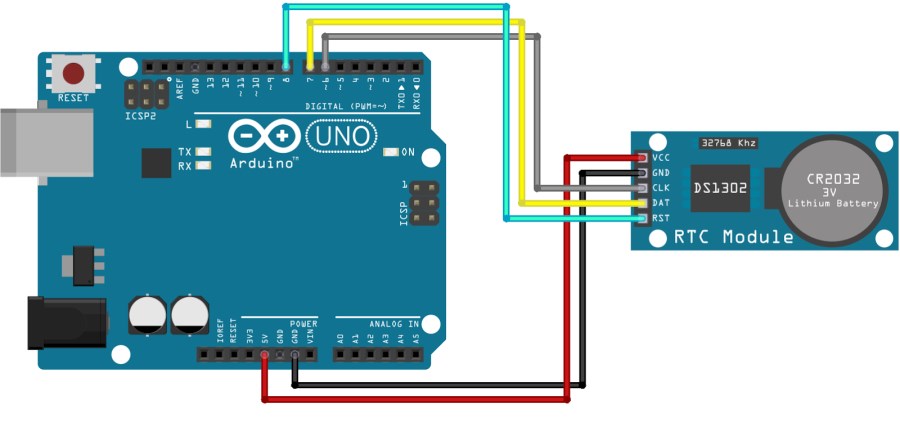

Приклад підключення до Arduino:

Виведення Arduino:	Висновок на модулі:
+5v	01 - VCC1 (+5v)
GND	02 - GND
D6	03 - CLK (serial clock)
D7	04 - DAT (data)
D8	05 - RST (reset)

Приклад коду:

Вимагає попередньої установки цієї бібліотеки https://github.com/siberianice/arduino-ds1302

	#include <DS1302.h>

// Init the DS1302
// DS1302 rtc([CE/RST], [I/O], [CLOCK]);
DS1302 rtc(8, 7, 6);

void setup() {
  // Set the clock to run-mode, and disable the write protection
  rtc.halt(false);
  rtc.writeProtect(false);

  // Setup Serial connection
  Serial.begin(9600);

  // The following lines can be commented out to use the values already stored in the DS1302
  rtc.setDOW(FRIDAY);        // Set Day-of-Week to FRIDAY
  rtc.setTime(12, 0, 0);     // Set the time to 12:00:00 (24hr format)
  rtc.setDate(6, 8, 2010);   // Set the date to August 6th, 2010
}

void loop() {
  // Send Day-of-Week
  Serial.print(rtc.getDOWStr());
  Serial.print(" ");

  // Send date
  Serial.print(rtc.getDateStr());
  Serial.print(" -- ");

  // Send time
  Serial.println(rtc.getTimeStr());

  // Wait one second before repeating:)
  delay (1000);
}

Залишати відгуки та ставити запитання можуть лише зареєстровані користувачі

Дані, представлені в описі товару є довідковими і можуть відрізнятися від зазначених виробником.
Для проведення технічних розрахунків і отримання точних параметрів товару використовуйте даташіти з сайту виробника.
